Paletizator ploča

Paletizator ploča je inteligentna oprema dizajnirana posebno za automatizirano slaganje, sortiranje i transport ploča kao što su metalne ploče, drvene ploče, plastične ploče, staklene podloge i gipsane ploče, itd. Široko se koristi u industrijama kao što su građevinski materijali, namještaj, metalurgija, elektronika i pakiranje. Rješava bolne točke "teškog, lomljivog i lako izgrebanog" u rukovanju limom zamjenom ručnog paletiranja te postiže poboljšanje, standardizaciju i sigurnost proizvodnog procesa.

Pošaljite upit

Čavrljaj sad

Opis

Paletizator dasaka naziva se i stroj za paletiziranje dasaka, stroj za slaganje ploča, stroj za slaganje dasaka, stroj za usisavanje dasaka, automatski stroj za hranjenje, automatski stroj za istovar ili dizalica za slaganje.

Značajke:

1, Dizajn paletizera za ploče uzima u obzir karakteristike velike površine listova, neravnomjernu težinu i lomljivu površinu i čini rafinirana poboljšanja.

Precizna metoda hvatanja: Pomoću prilagođenih hvataljki (kao što su vakuumska sisaljka, mehanička hvataljka, elektromagnetska usisna čašica), može se prilagoditi različitim materijalima/veličinama ploča - na primjer, vakuumska sisaljka za staklene podloge, jaka usisna elektromagnetska sisaljka ili vakuumska silikonska sisaljka za metalne ploče, protuklizna mehanička hvataljka ili vakuumska silikonska sisaljka za drvene daske i vakuumske silikonske sisaljke za plastične daske, kako bi se izbjeglo grebanje, deformacija ili odvajanje tijekom držanja.

2, Uređeno slaganje: prema unaprijed postavljenom programu,

1. Slaganje i ispreplitanje

2. Poravnajte rubove i kutove

3. Ograničite visinu

4. Ograničite nisku visinu

5. Ograničite širinu

6. Ograničite duljinu

7. Ograničite broj slojeva

8. Tehnologija slaže ploče sloj po sloj u pravilnu hrpu.

3, Inteligentni prijenos: Nakon dovršetka paletiranja, može se povezati s pokretnim trakama, AGV kolicima ili viličarima za automatski prijenos hrpe u skladišni prostor, sljedeći proces (kao što je laminiranje, pakiranje) ili transportna vozila, postižući besprijekornu vezu između paletiranja i prijenosa.

Tehničke specifikacije:

Konfiguracija	Funkcija i učinak	Primjer univerzalnog dizajna prilagodbe
Sustav hvataljki	Izravan kontakt i hvatanje ploče ključna je izvršna komponenta	-Vakumska usisna grupa: Prikladno za glatke ploče/ploče otporne na ogrebotine (staklene, plastične ploče) - Elektromagnetska sisaljka: Prikladno za magnetske metalne ploče (čelične ploče, aluminijske ploče) - Mehanička hvataljka: Prikladno za debele/teške ploče (ploče od punog drva, gipsane ploče)
Hodajući pogonski sustav	Vozite hvataljku/paletu za pomicanje i postizanje "X/Y osi"	-Servo motor+šinska vodilica+sinkroni remen: precizno pozicioniranje, pogreška manja ili jednaka ± 10 mm) Težina tereta: 1-200 kilograma

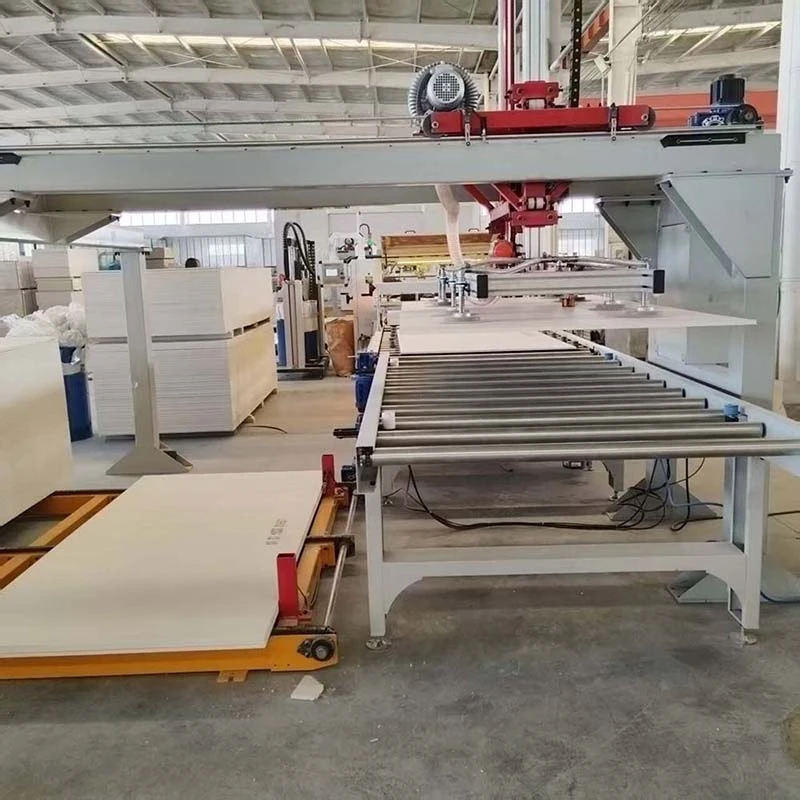

Sustav slaganja/transporta	Noseće daske za paletiranje ili već paletizirana tijela	-Fiksna platforma za slaganje: male serije, pojedinačne veličine lima - pokretna traka s valjcima: kontinuirana proizvodnja, usklađena s dopremanjem pokretne trake - Podesiva platforma za slaganje: prilagodljiva visini slaganja, kako bi se izbjeglo previsoko tijelo za slaganje i prevrtanje
Kontrolni sustav	Primanje uputa, planiranje staza i kontrola suradničkog rada različitih modula	-PLC sustav kontrole: osnovna logička kontrola (fiksno programsko paletiranje) - čovjek-ekran interakcije sa strojem (HMI): vizualni rad, modifikacija pratećih parametara (kao što je vrsta slaganja, brzina) - Sučelje povezivanja: spajanje s MES sustavom i AGV sustavom raspoređivanja radi postizanja inteligentne tvorničke integracije
Sustav sigurnosne zaštite	Osigurati rad opreme i sigurnost osoblja	-Sigurnosna rešetka: Zaustavite se kada se osoblje približi području za hvatanje - Tipka za zaustavljanje u nuždi: Prisilno{2}}isključivanje napajanja u slučaju kvara opreme - Zaštita od preopterećenja: alarm kada težina hvatanja premaši granicu kako bi se izbjeglo oštećenje motora

Glavna klasifikacija: Podijeljena prema razini automatizacije i scenarijima primjene

1, Klasificirano prema stupnju automatizacije

Poluautomatski paletizator dasaka: zahtijeva ručnu pomoć za utovar (kao što je postavljanje lima na stanici za hvatanje), a oprema automatski dovršava hvatanje i slaganje.

Pogodan je za malu i srednju-proizvodnju s uskim prostorom i niskom cijenom.

Potpuno automatski paletizator dasaka: može se izravno povezati s prednjim-proizvodnim linijama (kao što su linije za rezanje limova i linije za prešanje), automatski primajući, postavljajući, hvatajući, paletizirajući i transportirajući listove bez ručne intervencije;

Pogodan je za-veliku, kontinuiranu proizvodnju (kao što su velike tvornice gipsanih ploča, tvornice za obradu limova).

2, Klasificirano prema strukturnom obliku

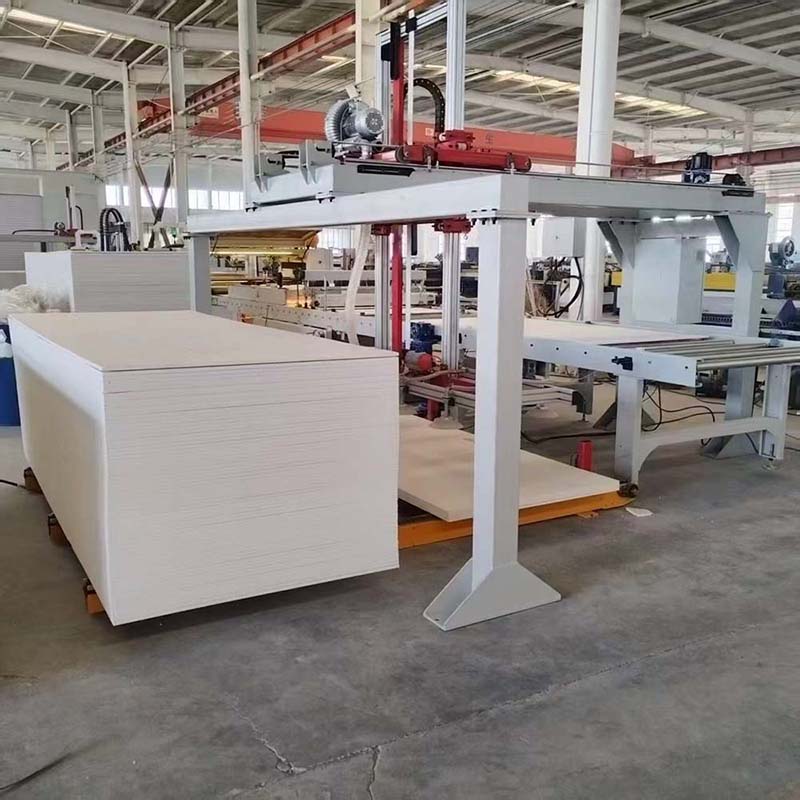

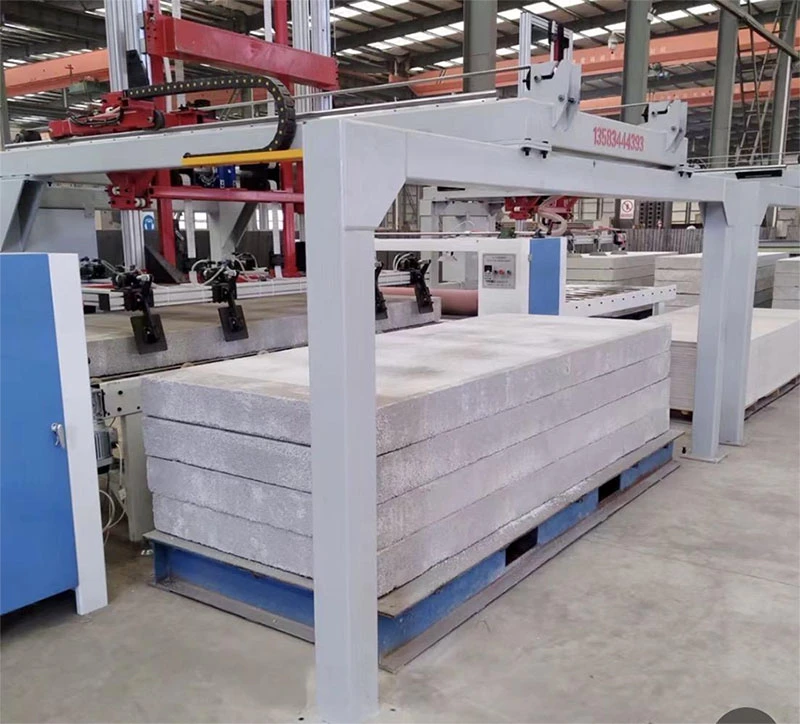

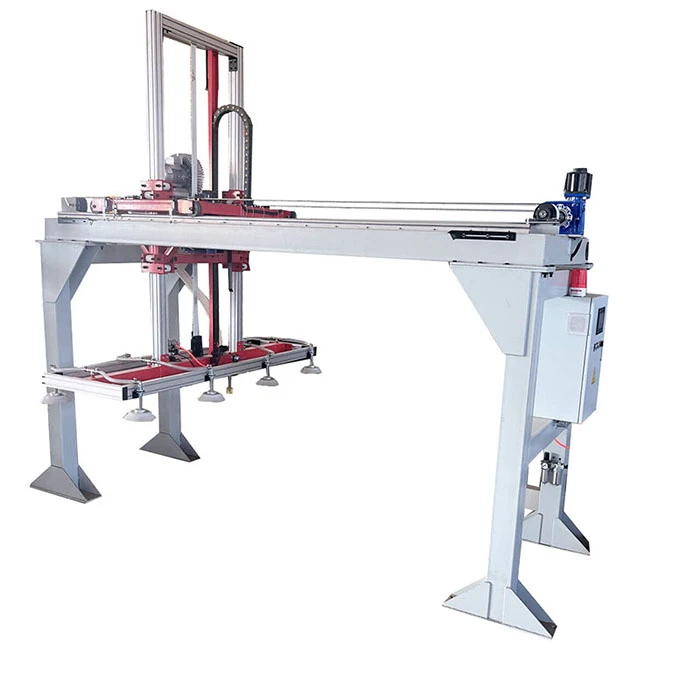

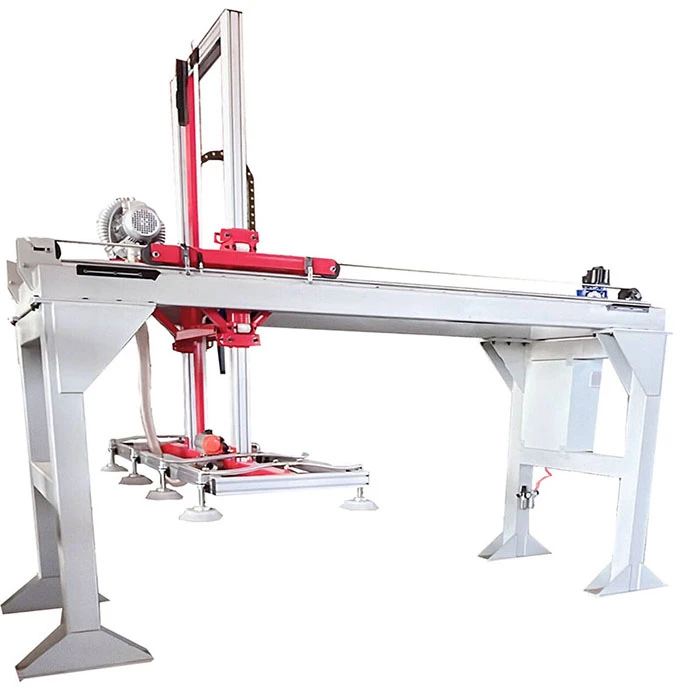

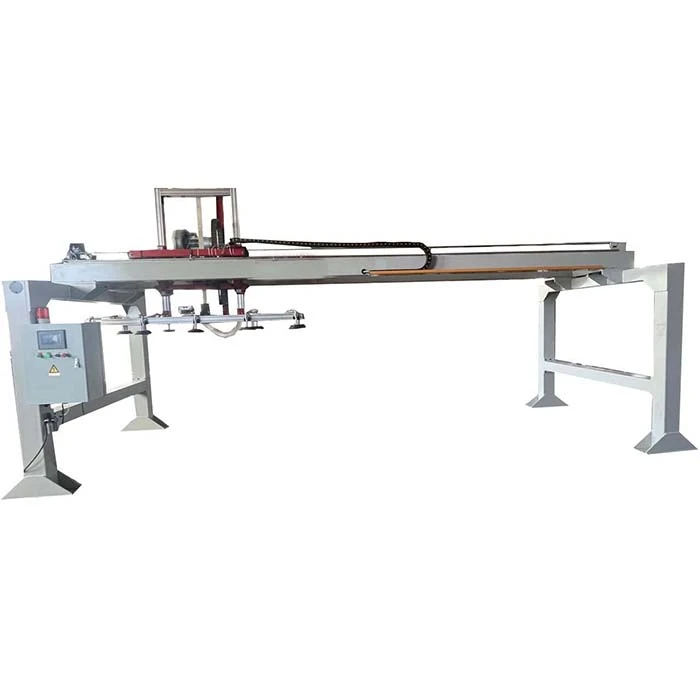

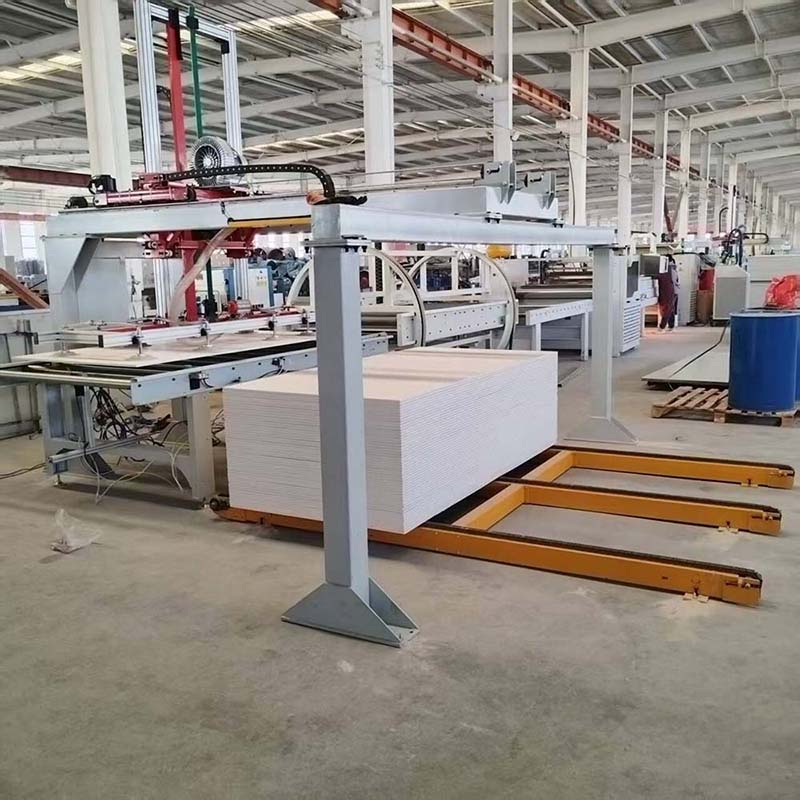

Longmen rešetkasti paletizator dasaka: postiže hvatanje i paletiziranje kroz kretanje po dvije osi "X/Y", sa stabilnom strukturom, prikladno za scenarije gdje je veličina ploče fiksna, a položaj paletiranja jednostruk (kao što su drvene daske, plastične daske, paletiranje staklenih podloga).

Prednost: Rješavanje bolnih točaka ručnog paletiranja

1. Poboljšajte učinkovitost: Učinkovitost ručnog paletiranja u jednoj smjeni (8 sati) je oko 400-500 listova, dok potpuno automatski stroj za paletiranje može doseći 1000-1400 listova i može raditi neprekidno 24 sata, povećavajući učinkovitost za 2-3 puta.

2. Urednost slaganja: Kako biste izbjegli "odstupanje od poravnanja rubova i kutova" i "deformaciju/grebanje ploče uzrokovano nejednakom silom" tijekom ručnog slaganja, poboljšajte pravilnost tijela za slaganje i smanjite stopu otpada proizvoda.

3. Smanjenje troškova: Zamijenite 2-3 fizička radnika (posebno paletiranje teških dasaka zahtijeva ručni rad) kako biste smanjili rizik od ozljeda povezanih s radom tijekom ručnog rukovanja (kao što je razbijanje dasaka i ozljeda struka).

4. Prilagodba različitim potrebama: Zamjenom hvataljke i modificiranjem programa moguće je brzo prebacivanje i prilagođavanje različitim veličinama (od tankog stakla do debelog stakla) i različitim veličinama (od 1m × 2m do 3m × 6m do 1 × 12m) ploča, uz jaku kompatibilnost.

Scenariji primjene

1. Industrija građevinskih materijala: Završetak paletiranja proizvodnih linija za ploče od magnezijevog oksida, izolacijske ploče, gips ploče, ploče od vlaknastog cementa i ploče od kalcij silikata, čime se postiže automatizacija "skladišta za paletiranje proizvodnje".

2. Industrija namještaja: paletiranje ploča od punog drva, ploča za namještaj, ploča od iverice, ekoloških ploča i šperploča, u kombinaciji s naknadnim procesima laminiranja i brtvljenja rubova za transport.

3. Industrija obrade metalnih ploča: paletiranje pojedinačnih aluminijskih ploča, pocinčanih ploča i aluminijskih-plastičnih ploča kako bi se izbjegle ogrebotine na metalnoj površini i prilagodile teškim opterećenjima (težina pojedinačne ploče 50-200 kg).

4. Industrija plastičnih ploča: automatski strojevi za paletiranje koriste se za PVC ploče, PP ploče, PU ploče i Sunshine izdržljive ploče.

Ključni čimbenici za obavijest o odabiru

1. Karakteristike ploče: Jasno definirajte materijal ploče (određivanje vrste hvataljke), veličinu (određivanje hoda opreme), težinu (određivanje nosivosti) i zahtjeve za površinu (je li otporna na grebanje ili pritisak).

2. Zahtjev za kapacitetom: Odaberite polu{1}}automatske (mali kapacitet) ili potpuno automatske (veliki kapacitet) modele temeljene na jednoj smjeni/dnevnoj proizvodnji kako biste izbjegli "pretjerano korištenje" ili "nedovoljan kapacitet".

3. Prostor: Odaberite jedan ili dva prema svojim potrebama.

4. Zahtjev za povezivanje: Ako je potrebno povezivanje s proizvodnom linijom ili AGV-om, potrebno je potvrditi podržava li oprema industrijsku sabirnicu i prilagoditi je nakon detaljne komunikacije s dobavljačem

Ukratko, paletizator ploča je osnovna oprema za nadogradnju automatizacije procesa proizvodnje ploča. Njegov dizajn vrti se oko "zaštite ploče, poboljšanja učinkovitosti i prilagodbe različitim scenarijima", te je postao ključna oprema za moderna poduzeća koja se bave pločom za smanjenje troškova, povećanje učinkovitosti i osiguranje kvalitete.
